STM32 - I2C를 이용한 DS3231 제어 2019.08.20 2

STM32 - I2C를 이용한 DS3231 제어

2019. 8. 20. 23:04

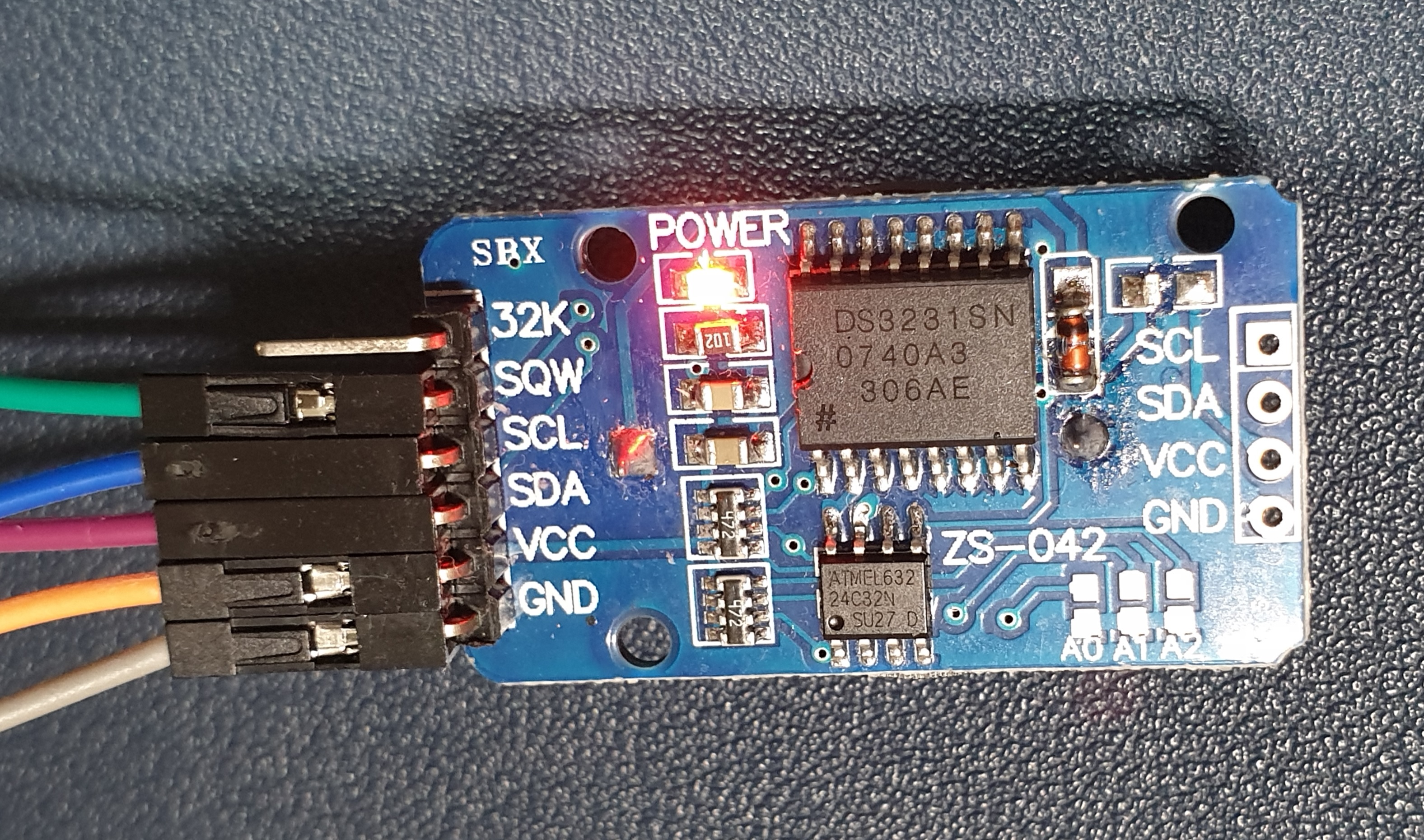

작동 전압 : 2.3~5.5V
통신 : I2C
Fast(400kHz) 모드 지원
배터리 용량이 부족할 경우, 시간 흐름이 부정확해짐
(사용 모듈의 경우 INT/SQW 핀에 풀업 레지스터 구성되어 있음)

[내부 레지스터 주소 및 데이터]

0x00~0x06 : 현재 설정되어 있는 시간
0x07~0x0A : 현재 설정되어 있는 알람1 시간
0x0B~0x0D : 현재 설정되어 있는 알람2 시간
0x0E~0x10 : 제어 레지스터
0x11~0x12 : 온도 (0x11 : 정수, 0x12 : 소수)
0x02 시간(Hours) 레지스터에서 6비트를 HIGH로 설정하면 12시간, LOW라면 24시간 기준으로 시간을 표시
- 12시간 모드에선 오후 시간일 때(PM) 5비트가 HIGH 상태가 된다
- 24시간 모드에선 5비트는 20~23시를 표시하는데 사용된다

[Read]

데이터를 읽어 올 때, SDA 라인의 첫 1바이트는 MSB부터 7 비트는 DS3231(Slave) 주소 + Read(1) 비트로 구성된다
Write 모드 사용시에만 레지스터 포인터가 설정되는데 이는 DS3231로부터 데이터를 읽어오는 시작 위치가 된다
ex) Write 모드 마지막으로 분이 설정된 경우 레지스터 포인터엔 0x01 주소가 설정되고 DS3231로부터 데이터를 읽어올 때 0x00부터 읽어오는게 아니라 레지스터 포인터에 저장된 0x01부터 설정된 크기만큼의 데이터를 읽어온다
따라서 필요에 따라 레지스터 포인터를 원하는 주소로 재설정한 후 Read 를 시작해야 한다

[Write]

Write 모드일 때, SDA 라인의 첫번째 바이트는 7 비트 Slave 주소 + Write(0) 비트로 구성
그 이후엔 DS3231내의 데이터를 쓰고자 하는 주소(WORD ADDRESS) ((예)초:0x00, 분:0x01, 시:0x02, ...), 그리고 그 다음엔 해당 주소에 입력할 값이 와야 한다
WORD ADDRESS 다음에 바로 이어지는 1 바이트 데이터는 WORD ADDRESS 주소에 입력되고 그 이후에 이어지는 데이터는 순서대로 WORD ADDRESS+1, WORD ADDRESS+2, ..., WORD ADDRESS+X 의 주소에 저장된다
ex) 3바이트 크기의 배열 : [0]seconds 주소(0x00), [1]seconds, [2]minutes 의 배열을 전송하는 경우, [0]부터 순서대로 DS3231에 전송되어 0x00 주소에 seconds가 입력되고 그 다음으로 주소가 +1되어 0x01에 minutes가 전송됨
Write 모드를 사용할 때 마지막으로 사용된 DS3231 내부 주소(WORD ADDRESS)가 레지스터 포인터에 설정되어 이후 Read 모드 사용시 데이터를 읽어오기 시작하는 시작점으로 사용된다

[CubeMX 설정]

I2C 설정

Fast Mode 설정, 7-bit 주소 설정, 인터럽트 활성화

[코드]

- 정의

/* Private define ------------------------------------------------------------*/
/* USER CODE BEGIN PD */
/*
DS3231 주소
실제 통신에선 원 주소인 0x68을 MSB 방향으로 1비트 시프트한 값에 Read or Write 비트가 합해져 1바이트가 된다
*/
#define ds3231_addr 0x68<<1
#define ds3231_sec_addr 0x00		//DS3231 내 초(sec) 레지스터 주소
#define ds3231_min_addr 0x01	//분(min) 레지스터 주소
#define ds3231_hour_addr 0x02	//시간
#define ds3231_day_addr 0x03	//요일
#define ds3231_date_addr 0x04	//날짜
#define ds3231_month_addr 0x05	//달
#define ds3231_year_addr 0x06	//년도
/*
DS3231 시간 레지스터(0x02)의 6번 비트는 12/24 시간 설정,
5번 비트는 AM/PM or 24 시간 표시를 사용할 때 2x 시간일 경우 사용됨
*/
#define ds3231_AM 0		//시간 구조체의 시간 부분을 AM으로 설정할 때 사용
#define ds3231_PM 1		//시간 구조체의 시간 부분을 PM으로 설정할 때 사용
#define ds3231_24_hour 2	//DS3231에 쓸 구조체의 시간 부분을 24시간으로 설정할 때 사용
#define ds3231_day 1	//시간 알람 구조체의 날짜/요일 설정 부분을 요일로 설정할 때 사용
#define ds3231_date 0	//시간 알람 구조체의 날짜/요일 설정 부분을 날짜로 설정할 때 사용
#define ds3231_alarm1_addr 0x07	//DS3231 알람1 레지스터 주소
#define ds3231_alarm2_addr 0x0B	//DS3231 알람2 레지스터 주소
#define ds3231_ctrl_addr 0x0E	//DS3231 컨트롤 레지스터 주소
#define ds3231_temp_addr 0x11
/* USER CODE END PD */

DS3231 주소 및 DS3231 내의 레지스터 주소들 정의

- 구조체

/*
시간 레지스터에서 AM/PM or 24시간 표기 설정에 사용
*/
typedef struct
{
	//12시간 표기를 사용할 경우엔 ds3231_AM or define ds3231_PM, 24시간 표기일 경우엔 ds3231_24_hour 입력
	uint8_t am_pm_24;	//AM or PM or 24시간 표기 사용 설정
	uint8_t hour;	//12, 24시간 표기에 상관없이 입력할 시간(Hour) 설정
}am_pm_24;

/*
DS3231로부터 시간을 읽어오거나 시간 데이터를 쓸 때 사용할 시간 구조체
*/
typedef struct
{
	uint8_t	sec;
	uint8_t min;
	am_pm_24 hour_select;
	uint8_t day;
	uint8_t date;
	uint8_t month;
	uint8_t year;
}ds3231_time;

/*
알람에서 요일 or 날짜를 쓸건지 구분 지을 구조체
*/
typedef struct
{
	uint8_t day_or_date;	//ds3231_day or ds3231_day 를 입력해 날짜 or 요일 설정
	uint8_t value;	//날짜 or 요일값 설정
}day_date;

/*
알람1을 읽어오거나 전송할 때 사용할 구조체
*/
typedef struct
{
	uint8_t sec;
	uint8_t min;
	am_pm_24 hour_select;
	day_date day_date_select;
}ds3231_Alarm1;

- 10진수, 2진수 변환 함수

/* USER CODE BEGIN PFP */

int decTobcd(uint8_t dec)
{
	return ((dec/10)*16)+(dec%10);
}
int bcdTodec(uint8_t bcd)
{
	return (bcd/16*10)+(bcd%16);
}

DS3231은 2진수를 사용하므로 10진수 사용을 위해선 DS3231로부터 읽어들인 데이터는 10진수로 변환해야 하고 Master 장치로부터 DS3231로 나가는 데이터는 2진화 해야 한다

- 시간 출력 함수, Read 함수

/*
DS3231로부터 읽어 온 시간 데이터를 출력하는 함수
시간 영역에 저장된 값(시간 구조체->hour_select->am_pm_24)을 판단해
AM, PM, 24시간 표기로 구분한 뒤 출력
*/
void ds3231_print_time(ds3231_time *current_time)
{
	printf("year : %d   month : %d   date : %d   day : %d   ",current_time->year,current_time->month
			,current_time->date,current_time->day);
	switch (current_time->hour_select.am_pm_24)
	{
		//12시간 표기의 경우 0~4번 비트까지 유효한 시간 데이터, 5~6번 비트는 시간 표기 설정 비트
		case ds3231_AM :
			printf("AM : %d   ",(current_time->hour_select.hour)&0x1F);
			break;
		case ds3231_PM :
			printf("PM : %d   ",(current_time->hour_select.hour)&0x1F);
			break;
		case ds3231_24_hour :
			printf("24 : %d   ",current_time->hour_select.hour);
			break;
		default :
			break;
	}
	printf("min : %d   sec : %d\r\n",current_time->min,current_time->sec);
}

/*
전달받은 시간 구조체 주소에 DS3231로부터 읽어 온 시간 데이터를 저장하는 함수
*/
void ds3231_read_time(ds3231_time *current_time)
{
	uint8_t ds3231_read_time_buff[7];
	//DS3231로부터 읽어 올 데이터를 저장할 데이터 버퍼 (초,분,시간,요일,날짜,달,년도-총 7개)

	/*
	특정 메모리 주소에 액세스해서 원하는 갯수만큼 데이터를 읽어와서 데이터 버퍼에 저장
	*/
	HAL_I2C_Mem_Read_IT(&hi2c1,ds3231_addr,ds3231_sec_addr,I2C_MEMADD_SIZE_8BIT,ds3231_read_time_buff,7);
	//사용할 I2C, DS3231 주소, 접근할 DS3231 레지스터 주소, 메모리 블럭 크기, 읽어 온 데이터를 저장할 버퍼,
	//읽어 올 데이터 갯수

	while(HAL_I2C_GetState(&hi2c1)!=HAL_I2C_STATE_READY)
	{
		//수신 완료 때까지 대기
	}

	/*
	DS3231로부터 읽어 온 데이터를 10진수로 변환한 뒤 전달받은 구조체에 입력
	*/
	current_time->sec=bcdTodec(ds3231_read_time_buff[0]);
	current_time->min=bcdTodec(ds3231_read_time_buff[1]);

	/*
	시간 레지스터(0x02)로부터 읽어 온 데이터의 6번 비트(0x40), 5번 비트(0x20)을 확인해
	High(1)로 설정되있을 경우 구조체 변수에 AM, PM 설정을 한다 (24시간 표기일 경우 6번 비트 Low(0))
	*/
	if((ds3231_read_time_buff[2]&0x40)!=0)	//BIT6!=0 이므로 12시간 표기
	{
		if((ds3231_read_time_buff[2]&0x20)==0)	//BIT5==0 이므로 AM
		{
			current_time->hour_select.am_pm_24=ds3231_AM;
		}
		else	//BIT5!=0 이므로 PM
		{
			current_time->hour_select.am_pm_24=ds3231_PM;
		}
	}
	else
	{
		//24시간 표시 설정일 경우 (6번 비트 0, 5번 비트 2x 시간일 때만 1)
	}
	current_time->hour_select.hour=bcdTodec(ds3231_read_time_buff[2]);
	current_time->day=bcdTodec(ds3231_read_time_buff[3]);
	current_time->date=bcdTodec(ds3231_read_time_buff[4]);
	current_time->month=bcdTodec(ds3231_read_time_buff[5]);
	current_time->year=bcdTodec(ds3231_read_time_buff[6]);

	ds3231_print_time(current_time);	//터미널에 출력할 함수 호출
}

사용자가 지정한 메모리 주소(레지스터 주소)로부터 데이터를 읽어오는 함수 사용 (HAL_I2C_Mem_Read_IT)
레지스터 주소를 지정해서 데이터를 읽어오기 때문에 DS3231에 설정된 레지스터 포인터 위치를 신경 쓸 필요가 없다
시간 레지스터(0x02) 자체에 AM/PM or 24시간 표기 설정을 저장할 수 있으므로 필요에 따라 6, 5번 비트를 설정해준다 (비트6 HIGH-12시간 표기, LOW-24시간 표기 / 비트5 LOW-AM, HIGH-PM (24시간 표기 사용할 경우 따로 설정할 필요는 없다. 시간이 2x시간 이상일 때 사용됨))

- Read 예시

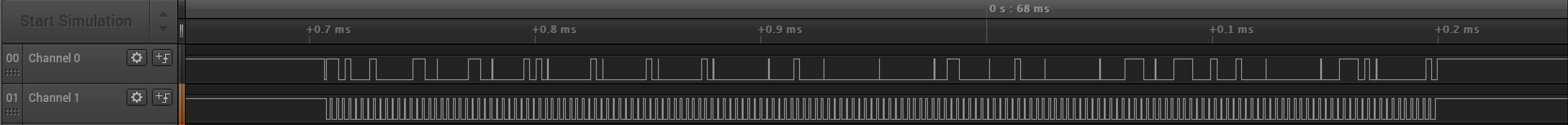

Start + DS3231 주소(7) + Read(1) + ACK bit(1) + Seconds(8) + ACK(1) + Minutes(8)

Minutes (8) + ACK bit (1) + Hours (8) + ACK bit (1)

Temp_MSB(8) + Temp_LSB(8) + NACK bit + Stop

SCL 라인이 HIGH일 때, SDA 라인이 HIGH에서 LOW로 이동하는 것을 스타트 상태로 규정
I2C 통신의 첫 데이터는 Slave 장치 주소가 온다
DS3231의 경우 1101000(0x68)의 주소를 갖는데 MSB부터 채워져야 하므로 0xD0 or 0x68<<1을 사용해야 한다
7-bit 주소를 사용한다면 MSB부터 주소가 채워지고 마지막 0 bit 자리에 Read(1) 또는 Write(0) 비트가 채워진다
전송이 중단되기 전까지는 SCL 라인의 9번째 비트에 상응하는 SDA 라인의 9번째 비트(Acknowledge bit)가 LOW를 유지
마지막 Temp(LSB) 데이터 전송 후, SCL 라인의 9번째 신호에서 SDA 라인이 HIGH를 유지하며 Not Acknowledge 상태를 나타내고 Master가 전송을 중단하기 위해 STOP 상태 발생 시킴

- Write 함수

/*
전달받은 구조체 주소를 통해 DS3231에 전송할 시간 데이터 버퍼를 채움
*/
void ds3231_write_time(ds3231_time *ds3231_write_time_struct)
{
	uint8_t write_buf[7];	//전송에 사용할 데이터 버퍼 배열 선언

	//입력한 10진수 시간 데이터를 2진수화
	write_buf[0]=decTobcd(ds3231_write_time_struct->sec);
	write_buf[1]=decTobcd(ds3231_write_time_struct->min);
	write_buf[2]=decTobcd(ds3231_write_time_struct->hour_select.hour);
	write_buf[3]=decTobcd(ds3231_write_time_struct->day);
	write_buf[4]=decTobcd(ds3231_write_time_struct->date);
	write_buf[5]=decTobcd(ds3231_write_time_struct->month);
	write_buf[6]=decTobcd(ds3231_write_time_struct->year);

	/*
	24시간 표기가 아닌 12시간 표기(AM/PM)을 사용하는 경우엔
	DS3231 시간(Hour) 레지스터(0x02)에 씌여질 데이터에 추가로 6, 5번 비트를 설정해줘야 한다
	*/
	switch(ds3231_write_time_struct->hour_select.am_pm_24)
	{
		case ds3231_AM :	//AM인 경우 6번 비트(12/24)만 High로 설정해주면 된다
			write_buf[2]|=0x40;
			break;
		case ds3231_PM :	//PM인 경우 6, 5번 비트를 High로 설정해줘야 한다
			write_buf[2]|=0x60;
			break;
		case ds3231_24_hour :
			break;
		default :
			break;
	}

	/*
	DS3231 초(Sec) 레지스터(0x00)부터 7개의 8비트 데이터 배열을 입력
	각 타임 레지스터는 8비트의 크기를 가지므로 0x00부터 0x06까지 순차적으로 8비트 데이터 7개가 입력된다
	*/
	HAL_I2C_Mem_Write_IT(&hi2c1,ds3231_addr,ds3231_sec_addr,I2C_MEMADD_SIZE_8BIT,
			write_buf,7);
	while(HAL_I2C_GetState(&hi2c1)!=HAL_I2C_STATE_READY)
	{
		//입력 완료까지 대기
	}
}

int main(void)
{
	...
  ds3231_time ds_time_default;	//구조체 변수 선언

  //구조체 변수 데이터 입력
  ds_time_default.sec=0;
  ds_time_default.min=43;
  ds_time_default.hour_select.am_pm_24=ds3231_PM;
  ds_time_default.hour_select.hour=7;
  ds_time_default.day=6;
  ds_time_default.date=21;
  ds_time_default.month=12;
  ds_time_default.year=19;

  ds3231_write_time(&ds_time_default);	//원하는 시간으로 설정한 구조체 변수 DS3231에 전송
}

사용자가 지정한 시간 위치를 사용자가 입력한 데이터로 변경
0x00 번지에 액세스해 8비트 크기의 배열 7개를 입력한다 (레지스터 주소는 8비트 입력 후 자동으로 1씩 증가한다)

- 예시

int main(void)
{
	...
  ds3231_time ds_time_default;	//구조체 변수 선언
  ds3231_read_time(&ds_time_default);
  //현재 DS3231에 저장되어있는 시간 데이터를 읽어와 선언한 구조체 변수에 저장

  //DS3231에 새롭게 입력할 시간 데이터들을 설정 (위에서 선언한 변수 사용)
  ds_time_default.sec=0;
  ds_time_default.min=43;
  ds_time_default.hour_select.am_pm_24=ds3231_PM;
  ds_time_default.hour_select.hour=7;
  ds_time_default.day=6;
  ds_time_default.date=21;
  ds_time_default.month=12;
  ds_time_default.year=19;

  ds3231_write_time(&ds_time_default);	//구조체를 이용해 DS3231에 시간 데이터 입력
  ds3231_read_time(&ds_time_default);
  //시간이 변경됐는지 확인하기 위해 타임 레지스터에 저장되어있는 시간 데이터 읽어옴
	...
}

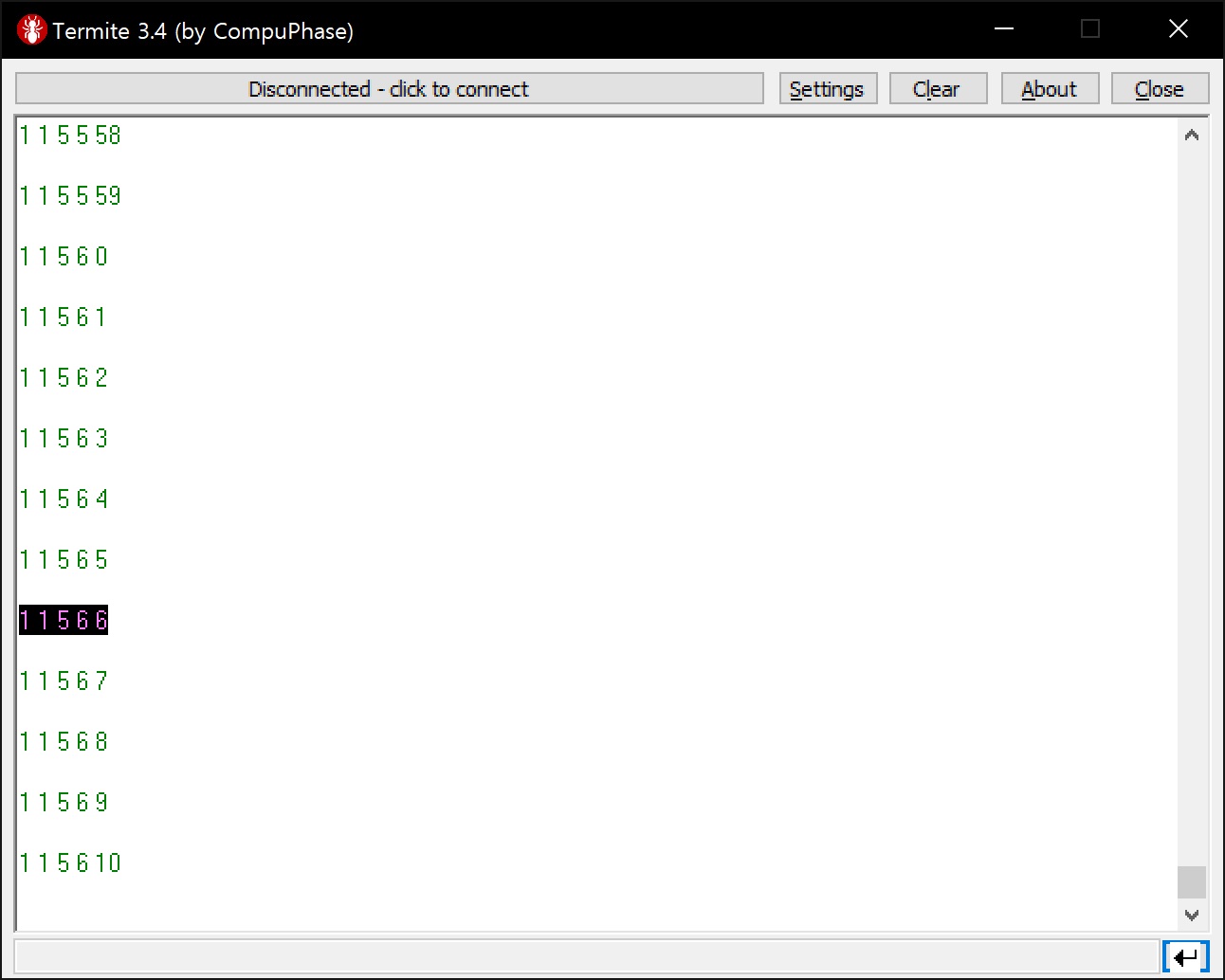

첫줄 : 기존에 저장되어있던 시간 / 두번째 줄 : 변경 직후. 이후부턴 새로 설정된 시간에 기반해 작동

[알람]

DS3231엔 두 개의 알람이 존재한다
알람1 - 초, 분, 시간, 요일 or 날짜. 총 4개의 데이터
알람2 - 분, 시간, 요일 or 날짜. 총 3개의 데이터
설정에 따라 타임 키핑 레지스터(DS3231에서 진행 중인 시간)값이 알람 시간과 일치하면 INT/SQW 핀이 High 에서 Low로 전환되면서 인터럽트가 발생한다
INT/SQW핀을 사용하려면 INT/SQW핀에 외부 풀업 레지스터를 연결해야 한다

인터럽트 감지에 사용될 GPIO 설정 (PINB4, 인터럽트 모드(Falling edge 감지), 풀업/풀다운 X)

- 알람 1

알람1은 DS3231내 0x07 부터 0x0A까지 총 4바이트의 주소를 사용한다
0x09에 저장되는 시간(Hour) 데이터의 6번 및 5번 비트 설정에 따라 12시간/24시간 표기 및 AM, PM이 설정된다
0x0A에 저장되는 데이터의 6번 비트 설정에 따라 날짜를 기준으로 알람을 설정할지 아니면 요일을 기준으로 설정할지가 결정된다

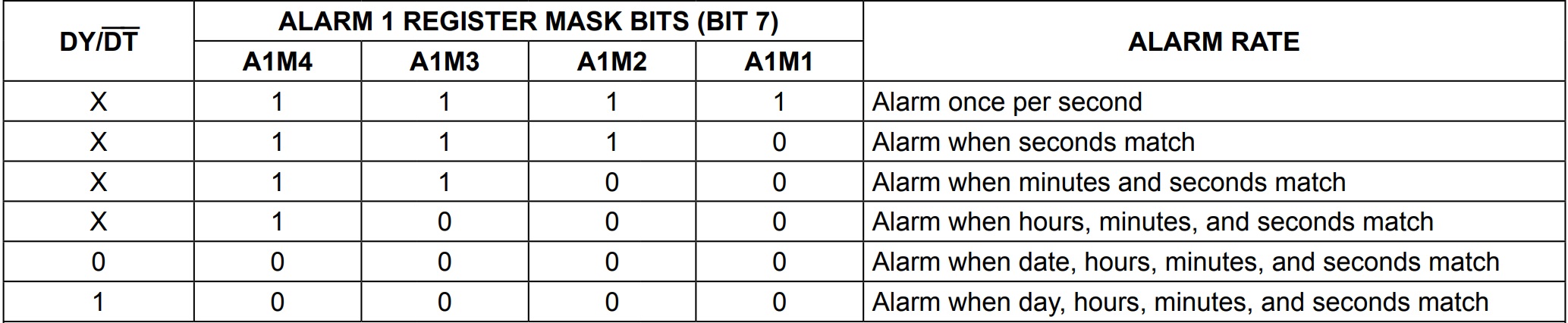

각 알람1 레지스터의 7번 비트 설정에 따라 (테이블 순서대로)
1. 매 초마다 알람
2. 타임 키핑 레지스터에 저장되어있는 시간과 알람1에 저장된 초가 일치할 때 알람
3. 타임 키핑 레지스터에 저장되어있는 시간과 알람1에 저장된 분, 초가 일치할 때 알람
4. 타임 키핑 레지스터에 저장되어있는 시간과 알람1에 저장된 시간, 분, 초가 일치할 때 알람
5. 타임 키핑 레지스터에 저장되어있는 시간과 알람1에 저장된 날짜, 시간, 분, 초가 일치할 때 알람
6. 타임 키핑 레지스터에 저장되어있는 시간과 알람1에 저장된 요일, 시간, 분, 초가 일치할 때 알람

- 알람1 설정 함수

void ds3231_set_alarm1(ds3231_Alarm1 *alarm1_data)
{
	uint8_t alarm1_buff[4];	//DS3231에 전송할 알람1 데이터 버퍼

	alarm1_buff[0]=decTobcd(alarm1_data->sec);	//초
	alarm1_buff[1]=decTobcd(alarm1_data->min);	//분
	alarm1_buff[2]=decTobcd(alarm1_data->hour_select.hour);	//시간
	alarm1_buff[3]=decTobcd(alarm1_data->day_date_select.value);	//날짜 or 요일값

	/*
	12/24 시간 및 AM, PM 설정
	*/
	switch(alarm1_data->hour_select.am_pm_24)
	{
		case ds3231_AM :	//전달된 구조체의 알람 시간이 AM일 경우
			alarm1_buff[2]|=0x40;	//BIT6 Logic High=12시간 표기, BIT5 Logic Low=AM
			break;
		case ds3231_PM :	//전달된 구조체의 알람 시간이 PM일 경우
			alarm1_buff[2]|=0x60;	//BIT6 Logic High=12시간 표기, BIT5 Logic High=PM
			break;
		case ds3231_24_hour :	//전달된 구조체의 알람 시간이 24시간 표기일 경우 (별도 설정 필요 X)
			break;
		default :
			break;
	}

	/*
	알람 기준을 요일로 할지 아니면 날짜로 할지를 설정
	*/
	switch(alarm1_data->day_date_select.day_or_date)
	{
		case ds3231_date :	//날짜 설정, BIT6 - Low
			break;
		case ds3231_day :
			alarm1_buff[3]|=0x40;	//요일 설정, BIT6 - High
			break;
		default :
			break;
	}

	HAL_I2C_Mem_Write_IT(&hi2c1,(uint16_t)ds3231_addr,(uint16_t)ds3231_alarm1_addr,I2C_MEMADD_SIZE_8BIT,
			(uint8_t*)alarm1_buff,4);
	//ds3231_alarm1_addr (0x07)에 액세스해 각 1바이트 크기를 가진 알람1 시간 데이터 4개를 전송
	while(HAL_I2C_GetState(&hi2c1)!=HAL_I2C_STATE_READY)
	{
		//전송 완료까지 대기
	}
}

- DS3231에 저장된 알람1 데이터를 읽어오는 함수와 알람1 구조체 출력 함수

/*
전달받은 구조체에 저장된 알람1 시간을 출력하는 함수
*/
void ds3231_print_alarm1(ds3231_Alarm1 *current_alarm1)
{
	switch (current_alarm1->day_date_select.day_or_date)	//0x0A - Alarm1 DAY/DATE Register
	{
		case ds3231_date :	//BIT6 Low - Date
			printf("Date : %d   ",(current_alarm1->day_date_select.value)&0x3F);
			break;
		case ds3231_day :	//BIT6 High - Day
			printf("Day : %d   ",(current_alarm1->day_date_select.value)&0x0F);
			break;
		default :
			break;
	}

	switch (current_alarm1->hour_select.am_pm_24)	//0x09 - Alarm1 Hour Register
	{
		case ds3231_AM :	//BIT6 - High, BIT5 - Low
			printf("AM : %d   ",current_alarm1->hour_select.hour);
			break;
		case ds3231_PM :	//BIT6 - High, BIT5 - High
			printf("PM : %d   ",current_alarm1->hour_select.hour);
			break;
		case ds3231_24_hour :	//BIT6 - Low, BIT5 - 2x 시간일 때 High
			printf("24 : %d   ",current_alarm1->hour_select.hour);
			break;
		default :
			break;
	}
	printf("min : %d   sec : %d\r\n",current_alarm1->min,current_alarm1->sec);
}

/*
DS3231로부터 읽어 온 알람1 시간을 전달받은 구조체에 입력하는 함수
*/
void ds3231_read_alarm1(ds3231_Alarm1 *current_alarm1)
{
	uint8_t read_alarm1_buff[4];	//DS3231로부터 읽어 온 알람1 시간을 저장할 데이터 버퍼

	HAL_I2C_Mem_Read_IT(&hi2c1,ds3231_addr,ds3231_alarm1_addr,I2C_MEMADD_SIZE_8BIT,read_alarm1_buff,4);
	//ds3231_alarm1_addr (0x07)에 액세스해 0x0A까지 1바이트 크기를 가진 4개의 알람1 데이터를 읽어 옴

	while(HAL_I2C_GetState(&hi2c1)!=HAL_I2C_STATE_READY)
	{
		//수신 완료까지 대기
	}

	/*
	수신한 데이터를 10진수로 변환 후 전달받은 구조체에 입력
	*/
	current_alarm1->sec=bcdTodec(read_alarm1_buff[0]);
	current_alarm1->min=bcdTodec(read_alarm1_buff[1]);

	if((read_alarm1_buff[2]&0x40)!=0)	//12시간 표기를 사용할 경우
	{
		if((read_alarm1_buff[2]&0x20)==0)	//알람 설정 시간이 AM일 경우
		{
			current_alarm1->hour_select.am_pm_24=ds3231_AM;
			current_alarm1->hour_select.hour=bcdTodec(read_alarm1_buff[2]&0x1F);
			//12시간 표기를 사용할 경우, 시간 레지스터에서 유효한 시간 데이터는 BIT 0 ~ BIT 4 까지
		}
		else	//알람 설정 시간이 PM일 경우
		{
			current_alarm1->hour_select.am_pm_24=ds3231_PM;
			current_alarm1->hour_select.hour=bcdTodec(read_alarm1_buff[2]&0x1F);
		}
	}
	else	//24시간 표기
	{
		current_alarm1->hour_select.hour=bcdTodec(read_alarm1_buff[2]);
	}

	if((read_alarm1_buff[3]&0x40)!=0)	//Day일 경우 (BIT 6 - High)
	{
		current_alarm1->day_date_select.day_or_date=ds3231_day;
		current_alarm1->day_date_select.value=bcdTodec(read_alarm1_buff[3]&0x0F);
		//Day 사용할 경우, 유효한 날짜 데이터는 BIT 0 ~ BIT 3까지
	}
	else	//Date일 경우 (BIT 6 - Low)
	{
		current_alarm1->day_date_select.day_or_date=ds3231_date;
		current_alarm1->day_date_select.value=bcdTodec(read_alarm1_buff[3]&0x3F);
		//Date 사용할 경우, 유효한 날짜 데이터는 BIT 0 ~ BIT 5까지
	}

	ds3231_print_alarm1(current_alarm1);	//읽어 온 알람1 데이터를 출력하기 위한 함수 호출
}

- 알람1 활성화 함수

/*
알람1을 활성화 or 비활성화하는 함수
Control(0x0E), Control/Status(0x0F)에 현재 설정되어있는 값을 읽어 온 뒤
이 값에 활성화 또는 비활성화에 필요한 설정값만을 수정&입력하고 이 값을 DS3231에 재전송
*/
void ds3231_enable_alarm1(int enable)
{
	uint8_t ctrl_stat_buff[2];	//읽어 온 Control(0x0E), Contorl/Status(0x0F) 값을 저장할 데이터 버퍼 배열

	HAL_I2C_Mem_Read_IT(&hi2c1,ds3231_addr,ds3231_ctrl_addr,I2C_MEMADD_SIZE_8BIT,ctrl_stat_buff,2);
	//컨트롤 레지스터(0x0E)에 액세스해 컨트롤/스테이터스(0x0F) 레지스터까지 2바이트 데이터를 읽어온다

	while(HAL_I2C_GetState(&hi2c1)!=HAL_I2C_STATE_READY)
	{
		//수신 완료까지 대기
	}

	if(enable==0)	//알람1 비활성화
	{
		ctrl_stat_buff[0]&=~(0x01);	//컨트롤 레지스터 비트0 A1IE 비활성화
	}
	else	//알람1 활성화
	{
		ctrl_stat_buff[0]|=(0x05);	//컨트롤 레지스터 비트3 INTCN, 비트0 A1IE 활성화
		ctrl_stat_buff[1]&=~(0x03);	//컨트롤/스테이터스 레지스터 비트1(A2F), 비트0(A1F) Clear
	}

	HAL_I2C_Mem_Write_IT(&hi2c1,ds3231_addr,ds3231_ctrl_addr,I2C_MEMADD_SIZE_8BIT,ctrl_stat_buff,2);
	//컨트롤 레지스터(0x0E)에 액세스해 필요에 따라 수정된 컨트롤, 컨트롤/스테이터스 레지스터 값을 전송

	while(HAL_I2C_GetState(&hi2c1)!=HAL_I2C_STATE_READY)
	{
		//전송 완료까지 대기
	}
}

알람1을 사용하기 위해선 컨트롤 레지스터(0x0E)에 A1IE(Alarm 1 Interrupt Enable) 비트와 INTCN (Interrupt Control) 비트를 활성화(Logic 1) 해야 한다
위 설정 상태에서 타임 키핑 레지스터에 저장된 값과 알람1에 저장된 값이 일치할 때, 스테이터스 레지스터(0x0F)의 A1F (Alarm 1 Flag)비트가 Logic 1로 변경되고 High 상태를 유지하던 INT/SQW 핀이 Low로 전환되면서 인터럽트가 발생한다
(A1F=1 일 때, SQW-HIGH / A1F=0 일 때, SQW-LOW)
알람을 재활성화 하기 위해선 A1F 비트를 0으로 재설정해야 한다

- 예시

int main(void)
{
	...
  ds3231_time ds_time_default;	//시간 구조체 변수 선언

  //DS3231에 입력할 구조체 변수 시간 설정
  ds_time_default.sec=50;
  ds_time_default.min=43;
  ds_time_default.hour_select.am_pm_24=ds3231_PM;
  ds_time_default.hour_select.hour=7;
  ds_time_default.day=6;
  ds_time_default.date=21;
  ds_time_default.month=12;
  ds_time_default.year=19;

  ds3231_write_time(&ds_time_default);	//DS3231에 입력한 구조체 변수 값들을 전송


  ds3231_Alarm1 alarm1_default;	//알람1 구조체 변수 선언

  ds3231_read_alarm1(&alarm1_default);	//DS3231에 현재 설정된 알람1 데이터 읽어오는 함수 호출

  //DS3231에 입력할 알람1 구조체 변수 시간 설정
  alarm1_default.sec=0;
  alarm1_default.min=44;
  alarm1_default.hour_select.am_pm_24=ds3231_PM;
  alarm1_default.hour_select.hour=7;
  alarm1_default.day_date_select.value=6;
  alarm1_default.day_date_select.day_or_date=ds3231_day;

  ds3231_set_alarm1(&alarm1_default);	//DS3231에 입력한 알람1 구조체 변수 값들 전송
  ds3231_read_alarm1(&alarm1_default);	//DS3231에 설정된 알람1 값 읽어옴

  ds3231_enable_alarm1(1);	//알람1 활성화 (0 입력시 비활성화)
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
	  ds3231_read_time(&ds_time_default);
	  HAL_Delay(1000);
  }
}

/* USER CODE BEGIN 4 */
void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
	printf("external interrupt occurred\r\n");
	if (GPIO_Pin == Alarm_Interrupt_Line_Pin)
	{
		printf("Alarm interrupt occurred\r\n");
		HAL_GPIO_TogglePin(LD1_GPIO_Port,LD1_Pin);
	}
}

알람1으로 설정한 Day 6, PM 7, 44분, 0초에 인터럽트가 발생

INT/SQW 핀이 HIGH 상태를 유지하다 타임 키핑 레지스터에 저장된 시간과 알람1에 설정된 시간이 일치하면서 LOW로 전환되어 인터럽트 발생

A1F를 0으로 재설정해주지 않는다면 INT/SQW 핀은 LOW 상태를 계속 유지한다
따라서 알람을 재활성화 하기 위해선 A1F 비트를 0으로 재설정해줘야 한다

- 알람2

0x0B~0x0D까지 1바이트씩 총 3바이트의 레지스터 주소를 사용
알람1과의 차이점은 초를 설정할 수 없다는 점이다 (분, 시간, 요일 or 날짜. 세 개만 설정 가능)
그외에 컨트롤 레지스터에서 A2IE 비트, 스테이터스 비트에서 A2F 비트를 설정해줘야 한다는 것과
마스크 비트 설정에 따른 알람 차이점이 존재한다 (마스크 비트 테이블 순서대로)
1. 매 분마다 알람 발생 (매 분 00초)
2. 타임 키핑 레지스터에 저장되어있는 시간과 알람2에 저장된 분이 일치할 때 알람
3. 타임 키핑 레지스터에 저장되어있는 시간과 알람2에 저장된 시간, 분이 일치할 때 알람
4. 타임 키핑 레지스터에 저장되어있는 시간과 알람2에 저장된 날짜, 시간, 분이 일치할 때 알람
5. 타임 키핑 레지스터에 저장되어있는 시간과 알람2에 저장된 요일, 시간, 분이 일치할 때 알람

- 알람2 코드 (알람1에서 초를 설정하는 부분이 빠진 것과 알람2 설정에 따른 레지스터 주소 변경 외엔 차이점이 없다)

void ds3231_print_alarm2(ds3231_Alarm2 *current_alarm2)
{
	switch (current_alarm2->day_date_select.day_or_date)
	{
		case ds3231_date :	//bit6 Low
			printf("Date : %d   ",(current_alarm2->day_date_select.value)&0x3F);
			break;
		case ds3231_day :	//bit6 High
			printf("Day : %d   ",(current_alarm2->day_date_select.value)&0x0F);
			break;
		default :
			break;
	}

	switch (current_alarm2->hour_select.am_pm_24)
	{
		case ds3231_AM :
			printf("AM : %d   ",current_alarm2->hour_select.hour);
			break;
		case ds3231_PM :
			printf("PM : %d   ",current_alarm2->hour_select.hour);
			break;
		case ds3231_24_hour :
			printf("24 : %d   ",current_alarm2->hour_select.hour);
			break;
		default :
			break;
	}
	printf("min : %d\r\n",current_alarm2->min);
}

void ds3231_read_alarm2(ds3231_Alarm2 *current_alarm2)
{
	uint8_t read_alarm2_buff[3];
	HAL_I2C_Mem_Read_IT(&hi2c1,ds3231_addr,ds3231_alarm2_addr,I2C_MEMADD_SIZE_8BIT,read_alarm2_buff,3);
	while(HAL_I2C_GetState(&hi2c1)!=HAL_I2C_STATE_READY)
	{

	}
	current_alarm2->min=bcdTodec(read_alarm2_buff[0]);

	if((read_alarm2_buff[1]&0x40)!=0)
	{
		if((read_alarm2_buff[1]&0x20)==0)
		{
			current_alarm2->hour_select.am_pm_24=ds3231_AM;
			current_alarm2->hour_select.hour=bcdTodec(read_alarm2_buff[1]&0x1F);
		}
		else
		{
			current_alarm2->hour_select.am_pm_24=ds3231_PM;
			current_alarm2->hour_select.hour=bcdTodec(read_alarm2_buff[1]&0x1F);
		}
	}
	else
	{
		current_alarm2->hour_select.hour=bcdTodec(read_alarm2_buff[2]);	//24시간 표기
	}

	if((read_alarm2_buff[2]&0x40)!=0)	//Day or Date
	{
		current_alarm2->day_date_select.day_or_date=ds3231_day;	//Day=BIT6 High
		current_alarm2->day_date_select.value=bcdTodec(read_alarm2_buff[2]&0x0F);
	}
	else
	{
		current_alarm2->day_date_select.day_or_date=ds3231_date;	//Date=BIT6 Low
		current_alarm2->day_date_select.value=bcdTodec(read_alarm2_buff[2]&0x3F);
	}

	ds3231_print_alarm2(current_alarm2);
}

void ds3231_set_alarm2(ds3231_Alarm2 *alarm2_data)
{
	uint8_t alarm2_buff[4];

	alarm2_buff[0]=decTobcd(alarm2_data->min);
	alarm2_buff[1]=decTobcd(alarm2_data->hour_select.hour);
	alarm2_buff[2]=decTobcd(alarm2_data->day_date_select.value);

	switch(alarm2_data->hour_select.am_pm_24)
	{
		case ds3231_AM :
			alarm2_buff[1]|=0x40;	//BIT5 AM/PM, Logic High=PM
			break;
		case ds3231_PM :
			alarm2_buff[1]|=0x60;	//BIT6 12/24, Logic High=12
			break;
		case ds3231_24_hour :
			break;
		default :
			break;
	}

	switch(alarm2_data->day_date_select.day_or_date)
	{
		case ds3231_date :
			break;
		case ds3231_day :
			alarm2_buff[2]|=0x40;	//day-BIT6 High
			break;
		default :
			break;
	}

	HAL_I2C_Mem_Write_IT(&hi2c1,(uint16_t)ds3231_addr,(uint16_t)ds3231_alarm2_addr,I2C_MEMADD_SIZE_8BIT,
			(uint8_t*)alarm2_buff,3);
	while(HAL_I2C_GetState(&hi2c1)!=HAL_I2C_STATE_READY)
	{

	}
}

void ds3231_enable_alarm2(int enable)
{
	uint8_t ctrl_stat_buff[2];
	HAL_I2C_Mem_Read_IT(&hi2c1,ds3231_addr,ds3231_ctrl_addr,I2C_MEMADD_SIZE_8BIT,ctrl_stat_buff,2);
	while(HAL_I2C_GetState(&hi2c1)!=HAL_I2C_STATE_READY)
	{

	}

	if(enable==0)
	{
		ctrl_stat_buff[0]&=~(0x02);	//A2IE disable
	}
	else
	{
		ctrl_stat_buff[0]|=(0x06);	//INTCN, A2IE enable
		ctrl_stat_buff[1]&=~(0x03);	//A1F, A2F Clear
	}
	HAL_I2C_Mem_Write_IT(&hi2c1,ds3231_addr,ds3231_ctrl_addr,I2C_MEMADD_SIZE_8BIT,ctrl_stat_buff,2);
	while(HAL_I2C_GetState(&hi2c1)!=HAL_I2C_STATE_READY)
	{

	}
}

- 알람2 예시

int main(void)
{
	...
  ds3231_time ds_time_default;
  ds_time_default.sec=50;
  ds_time_default.min=29;
  ds_time_default.hour_select.am_pm_24=ds3231_AM;
  ds_time_default.hour_select.hour=10;
  ds_time_default.day=6;
  ds_time_default.date=21;
  ds_time_default.month=12;
  ds_time_default.year=19;
  ds3231_write_time(&ds_time_default);

  /*
  알람2 구조체 변수 선언 및 설정 후 DS3231에 전송
  */
  ds3231_Alarm2 alarm2_default;
  alarm2_default.min=30;
  alarm2_default.hour_select.am_pm_24=ds3231_AM;
  alarm2_default.hour_select.hour=10;
  alarm2_default.day_date_select.day_or_date=ds3231_date;
  alarm2_default.day_date_select.value=21;
  ds3231_set_alarm2(&alarm2_default);
  ds3231_read_alarm2(&alarm2_default);
  ds3231_enable_alarm2(1);

  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
	  ds3231_read_time(&ds_time_default);
	  HAL_Delay(1000);
  }
}

/* USER CODE BEGIN 4 */
void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
	printf("external interrupt occurred\r\n");
	if (GPIO_Pin == Alarm_Interrupt_Line_Pin)
	{
		printf("Alarm interrupt occurred\r\n");
		HAL_GPIO_TogglePin(LD1_GPIO_Port,LD1_Pin);
	}
}

설정된 알람2 값이 타임 키핑 레지스터에 저장된 값과 일치하면서 인터럽트 발생

알람2도 알람1과 같이 인터럽트 발생 후 스테이터스 레지스터의 A2F 비트를 0으로 재설정해줘야 알람이 재활성화된다

- 마스크 비트 단순 예시 (매 초마다 알람 인터럽트가 발생하도록 설정했을 때)

int alarm_every_sec=0;	//알람 인터럽트 발생 후 알람 재활성화 하기 위해 사용할 전역 변수

/*
매 초마다 알람을 발생 시키려면 알람1의 모든 시간 레지스터들의 7번 비트를 1로 설정해줘야 한다
*/
void ds3231_alarm_every_sec()
{
	uint8_t alarm_buff[4]={0x80,0x80,0x80,0x80};	//매 초마다 알람 발생 시키기 위한 마스크 비트 설정
	HAL_I2C_Mem_Write_IT(&hi2c1,ds3231_addr,ds3231_alarm1_addr,I2C_MEMADD_SIZE_8BIT,alarm_buff,4);
	while(HAL_I2C_GetState(&hi2c1)!=HAL_I2C_STATE_READY)
	{

	}
}

int main(void)
{
	...
    ds3231_enable_alarm1(1);	//매 초마다 알람을 발생 시킬 수 있는 건 알람1 뿐이다 (알람2는 매 분마다)
    ds3231_alarm_every_sec();

    while(1)
    {
      if((HAL_I2C_GetState(&hi2c1)==HAL_I2C_STATE_READY)&&(alarm_every_sec==0))
	  {
		  ds3231_read_time(&ds_time_default);
          /*
          알람 발생 이후 A1F=1, INT/SQW핀=LOW 상태를 유지해 INT/SQW핀을 통한 새 인터럽트가 발생하지
          못하므로 A1F를 0으로 재설정해 INT/SQW핀을 다시 HIGH 상태로 만들어 준다
          */
		  ds3231_enable_alarm1(1);
		  alarm_every_sec=1;
	  }
    }
}

/* USER CODE BEGIN 4 */
void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
	printf("external interrupt occurred\r\n");
	if (GPIO_Pin == Alarm_Interrupt_Line_Pin)
	{
		printf("Alarm interrupt occurred\r\n");
		alarm_every_sec=0;
	}
}

알람 인터럽트 발생 후, 스테이터스 레지스터의 A1F 비트 값을 0으로 재설정해 INT/SQW 핀을 다시 HIGH로 만들어 다음 인터럽트가 발생할 수 있게끔 만들어준다

- 온도

DS3231의 온도 레지스터엔 64초를 주기로 갱신되는 0.25℃ 해상도를 가진 온도값이 저장된다
정수 부분(레지스터 0x11), 소수 부분(0x12) 두 부분으로 나뉘어 온도값이 저장된다
소수 부분은 상위 2비트(비트6, 비트7)만 사용된다

float ds3231_temperature;	//읽어 온 온도값을 저장할 float 전역 변수

void ds3231_read_temperature()
{
	uint8_t ds3231_temp_buff[2];	//상위 8비트, 하위 8비트를 읽어와야 하므로 2개의 배열을 가진 변수 생성

	HAL_I2C_Mem_Read_IT(&hi2c1,ds3231_addr,ds3231_temp_addr,I2C_MEMADD_SIZE_8BIT,
			ds3231_temp_buff,2);
	//ds3231_temp_addr(0x11)에 액세스해 정수(0x11), 소수(0x12) 레지스터를 읽어온다

	while(HAL_I2C_GetState(&hi2c1)!=HAL_I2C_STATE_READY)
	{

	}
	ds3231_temperature=ds3231_temp_buff[0]+((ds3231_temp_buff[1]>>6)*0.25);
	//온도값을 저장하기 위해 선언한 float 전역 변수에 정수 부분과 소수 부분을 합산해 저장한다
	//소수 부분은 상위 2비트에 소수 온도 데이터가 저장되므로 이를 LSB 방향으로 6비트 비트 시프트 한 뒤 계산
	//00=0.00, 01=0.25, 10=0.5, 11=0.75

	printf("%.2f\r\n",ds3231_temperature);
}

TrueStudio를 사용하는 경우, printf를 통한 float 변수 출력이 제대로 되지 않는 문제가 있는데 이는 프로젝트 설정을 변경해줌으로써 해결할 수 있다
https://www.google.co.kr/search?newwindow=1&sxsrf=ACYBGNRQK8mHRqzyYmt66AzcjuymmnkLpg%3A1577109903830&source=hp&ei=j8kAXt2iMKH2hwOYvrfQBA&q=truestudio+float&oq=truestudio+float&gs_l=psy-ab.3..0j0i30l2j0i8i30j0i333j0i5i30l2.203.2123..2284...0.0..0.124.1685.1j15......0....1..gws-wiz.......0i131.oml1Wn25NWA&ved=0ahUKEwidptmc-MvmAhUh-2EKHRjfDUoQ4dUDCAY&uact=5

'STM32' 카테고리의 다른 글

STM32 - UART 기반 PMS7003 먼지 센서 제어 (17)	2019.12.04
P-NUCLEO-WB55 보드 무선 통신 사용 설정 (1)	2019.10.16
STM32 - UART 통신 기반 SenseAir S8 LP CO2 감지 센서 (0)	2019.10.11
STM32 - I2C 통신을 이용한 SSD1306 128x64 OLED 제어 (4)	2019.09.17
STM32 - SPI를 이용한 SK6812 RGBW LED 제어 (2)	2019.07.25

PREV 1 NEXT

rs29
